Membuat Running led dengan Atmega 8 CVAVR

Assalamualaikum wrwb.

Kali ini saya akan membagikan cara  membuat program running led dengan atmega 8 menggunakan aplikasi cvavr dan simulasi dengan isis proteus. Program ini sekaligus dapat menjadi referensi bagi pemula untuk mempelajari program input dari ic atmega 8.

Alat alat yang perlu disiapkan

    1.      Laptop / pc

    2.      software cvavr

    3.      Software proteus

Pertama kalian harus membuat rangkaian di software proteus seperti gambar di bawah ini. untuk cara membuat rangkaian di proteus baca di link ini

Kemudian buka software cvavr kalian lalu buat project nya dengan cara klik new project seperti pada gambar

Next… kemudian pilih project kemudian ok

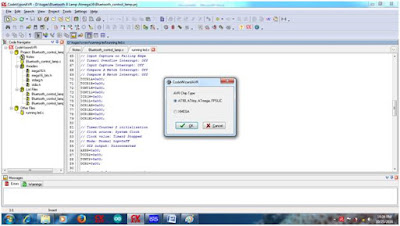

Pilih chip seperti pada gambar

Pilih chip atmega 8 dan ubah clock men jadi 1 MHz jika sudah 1 MHz yaaa gak usah diganti wkwkwk

Oke lanjut klik pada generate program kemudian beri nama program sesuai keinginan anda

Oke sampai pada tahap pemrograman langkah selanjutnya adalah hapus semua tulisan di project yang kalian buat tadi kemudian pastekan kodingan berikut.

/*****************************************************

This program was produced by the

CodeWizardAVR V2.05.3 Standard

Automatic Program Generator

© Copyright 1998-2011 Pavel Haiduc, HP InfoTech s.r.l.

http://www.hpinfotech.com

Project : running led atmega 8

Version : 1.1

Date    : 01/07/2016

Author  : Muchamat Rifa'i Ali

Company : www.mramikrokontrol.blogspot.co.id

Comments: ________________________________________

Chip type               : ATmega8

Program type            : Application

AVR Core Clock frequency: 1,000000 MHz

Memory model            : Small

External RAM size       : 0

Data Stack size         : 256

*****************************************************/

#include <mega8.h>

#include <delay.h>

// Declare your global variables here

void main(void)

{

// Declare your local variables here

// Input/Output Ports initialization

// Port B initialization

// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In

// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T

PORTB=0x00;

DDRB=0x00;

// Port C initialization

// Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In

// State6=T State5=T State4=T State3=T State2=T State1=T State0=T

PORTC=0x00;

DDRC=0x00;

// Port D initialization

// Func7=Out Func6=Out Func5=Out Func4=Out Func3=Out Func2=Out Func1=Out Func0=Out

// State7=1 State6=1 State5=1 State4=1 State3=1 State2=1 State1=1 State0=1

PORTD=0xFF;

DDRD=0xFF;

// Timer/Counter 0 initialization

// Clock source: System Clock

// Clock value: Timer 0 Stopped

TCCR0=0x00;

TCNT0=0x00;

// Timer/Counter 1 initialization

// Clock source: System Clock

// Clock value: Timer1 Stopped

// Mode: Normal top=0xFFFF

// OC1A output: Discon.

// OC1B output: Discon.

// Noise Canceler: Off

// Input Capture on Falling Edge

// Timer1 Overflow Interrupt: Off

// Input Capture Interrupt: Off

// Compare A Match Interrupt: Off

// Compare B Match Interrupt: Off

TCCR1A=0x00;

TCCR1B=0x00;

TCNT1H=0x00;

TCNT1L=0x00;

ICR1H=0x00;

ICR1L=0x00;

OCR1AH=0x00;

OCR1AL=0x00;

OCR1BH=0x00;

OCR1BL=0x00;

// Timer/Counter 2 initialization

// Clock source: System Clock

// Clock value: Timer2 Stopped

// Mode: Normal top=0xFF

// OC2 output: Disconnected

ASSR=0x00;

TCCR2=0x00;

TCNT2=0x00;

OCR2=0x00;

// External Interrupt(s) initialization

// INT0: Off

// INT1: Off

MCUCR=0x00;

// Timer(s)/Counter(s) Interrupt(s) initialization

TIMSK=0x00;

// USART initialization

// USART disabled

UCSRB=0x00;

// Analog Comparator initialization

// Analog Comparator: Off

// Analog Comparator Input Capture by Timer/Counter 1: Off

ACSR=0x80;

SFIOR=0x00;

// ADC initialization

// ADC disabled

ADCSRA=0x00;

// SPI initialization

// SPI disabled

SPCR=0x00;

// TWI initialization

// TWI disabled

TWCR=0x00;

while (1)

      {

      // Place your code here

      PORTD = 0b10000000;

      delay_ms(250);

      PORTD = 0b01000000;

      delay_ms(250);

      PORTD = 0b00100000;

      delay_ms(250);

      PORTD = 0b00010000;

      delay_ms(250);

      PORTD = 0b00001000;

      delay_ms(250);

      PORTD = 0b00000100;

      delay_ms(250);

      PORTD = 0b00000010;

      delay_ms(250);

      PORTD = 0b00000001;

      delay_ms(250);

      }

}

Jika sudah tinggal build program dengan cara klik build proram

Pastikan program anda tidak error

Oke saatnya menyimulasika program di proteus caranya klik di link ini
